KANOPI OTOMATIS DENGAN SENSOR HUJAN



KANOPI OTOMATIS DENGAN SENSOR HUJAN

DIVA AUGUSTA D - 3.32.20.2.07

FAISAL RAYMOND A - 3.32.20.2.09

FARHAN PRIBADI W.U - 3.32.20.2.10

ILHAM YOGA W - 3.32.20.2.11

MUHAMMAD ARDIANSYAH - 3.32.20.2.15

Pada saat musim hujan, ibu-ibu rumah tangga sering merasa cemas ketika mereka sedang menjemur pakaian. Rasa cemas mereka pun tersebut akan bertambah pada saat mereka meninggalkan rumah ketika sedang menjemur pakaian di halaman rumah, dan dirumah sedang tidak ada orang. Dari kejadian itu maka mereka pun tidak akan menjemur pakaian ditempat yang terbuka, karena khawatir jemuranya basah terkena air hujan. Dari gambaran masalah diatas, kami menemukan ide untuk membuat kanopi yang bisa bekerja secara otomatis. Alat tersebut menggunakan mikrokontroler ditambah dengan sensor hujan dan motor DC sebagai penggerak kanopi. Cara kerja alat ini adalah mendeteksi saat hujan turun melalui sensor hujan dan ketika sensor menerima hujan maka kanopi akan secara otomatis menutup.

Komponen Masukan : Sensor Hujan, Saklar Pembatas

Komponen Keluaran : Diode Pancaran Cahaya, Driver Motor, Motor DC

A. POWER POINT (LINK POWER POINT)

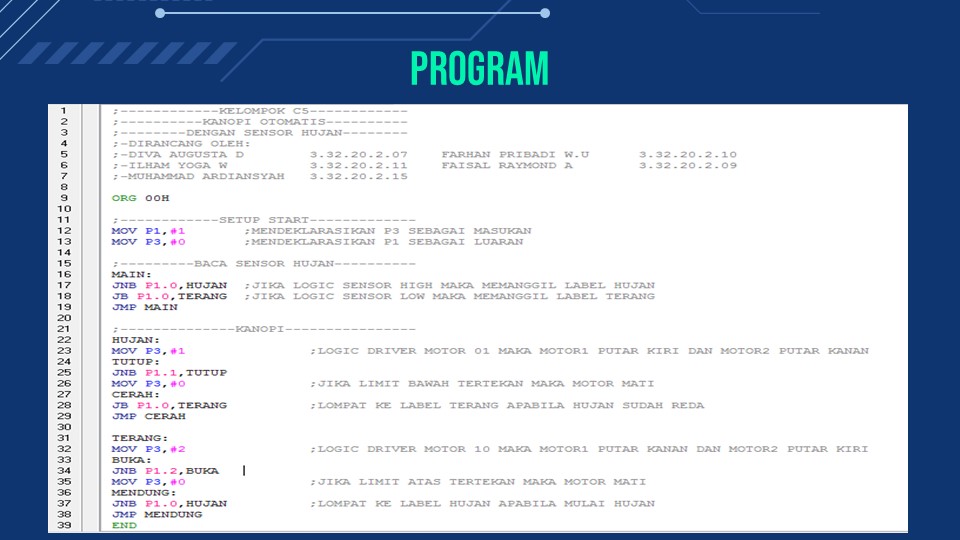

B. PROGRAM (LINK PROGRAM)

;------------KELOMPOK C5------------

;----------KANOPI OTOMATIS----------

;--------DENGAN SENSOR HUJAN--------

;-DIRANCANG OLEH:

;-DIVA AUGUSTA D 3.32.20.2.07 FARHAN PRIBADI W.U 3.32.20.2.10

;-ILHAM YOGA W 3.32.20.2.11 FAISAL RAYMOND A 3.32.20.2.09

;-MUHAMMAD ARDIANSYAH 3.32.20.2.15

ORG 00H

;------------SETUP START-------------

MOV P1,#1 ;MENDEKLARASIKAN P1 SEBAGAI MASUKAN

MOV P3,#0 ;MENDEKLARASIKAN P3 SEBAGAI LUARAN

;---------BACA SENSOR HUJAN----------

MAIN:

JNB P1.0,HUJAN  ;JIKA LOGIC SENSOR HIGH MAKA MEMANGGIL LABEL HUJAN

JB P1.0,TERANG  ;JIKA LOGIC SENSOR LOW MAKA MEMANGGIL LABEL TERANG

JMP MAIN

;--------------KANOPI----------------

HUJAN:

MOV P3,#1 ;LOGIC DRIVER MOTOR 01 MAKA MOTOR1 PUTAR KIRI DAN MOTOR2 PUTAR KANAN

TUTUP:

JNB P1.1,TUTUP

MOV P3,#0 ;JIKA LIMIT BAWAH TERTEKAN MAKA MOTOR MATI

CERAH:

JB P1.0,TERANG ;LOMPAT KE LABEL TERANG APABILA HUJAN SUDAH REDA

JMP CERAH

TERANG:

MOV P3,#2 ;LOGIC DRIVER MOTOR 10 MAKA MOTOR1 PUTAR KANAN DAN MOTOR2 PUTAR KIRI

BUKA:

JNB P1.2,BUKA

MOV P3,#0 ;JIKA LIMIT ATAS TERTEKAN MAKA MOTOR MATI

MENDUNG:

JNB P1.0,HUJAN ;LOMPAT KE LABEL HUJAN APABILA MULAI HUJAN

JMP MENDUNG

END

C. VIDEO ALAT (LINK VIDEO)
