GORDEN OTOMATIS DENGAN SENSOR CAHAYA




KELOMPOK B5

DHYAA NANDA PUSPITA (3.32.20.1.09)

DITO ARIF HERMAWAN (3.32.20.1.10)

MUHAMMAD ABIMANYU NUGROHO (3.32.20.1.17)

PASCA CHANDRA MULIA (3.32.20.1.21)


LATAR BELAKANG

    Mekanisme pekerjaan rutin khususnya membuka gorden dipagi hari dan menutupnya kembali di malam hari terkadang terlupakan, apalagi pada saat bepergian dan tidak mungkin pulang hanya untuk melaksanakan pekerjaan tersebut saja. Walaupun pekerjaan ini merupakan hal yang sepele tetapi harus tetap dilakukan pada waktunya. Secara naluriah manusia berkeinginan untuk melaksanakan aktifitas kehidupan sehari-hari dengan lebih mudah, praktis, dan cepat. Sebagai salah satu usaha dalam rangka memanfaatkan perkembangan teknologi khususnya teknologi mikrokontroler dan elektronika untuk meningkatkan mutu dan kualitas kehidupan manusia serta membantu untuk melaksnakan buka tutup gorden secara otomatis berdasarkan beberapa parameter yang digunakan yaitu sensor cahaya.

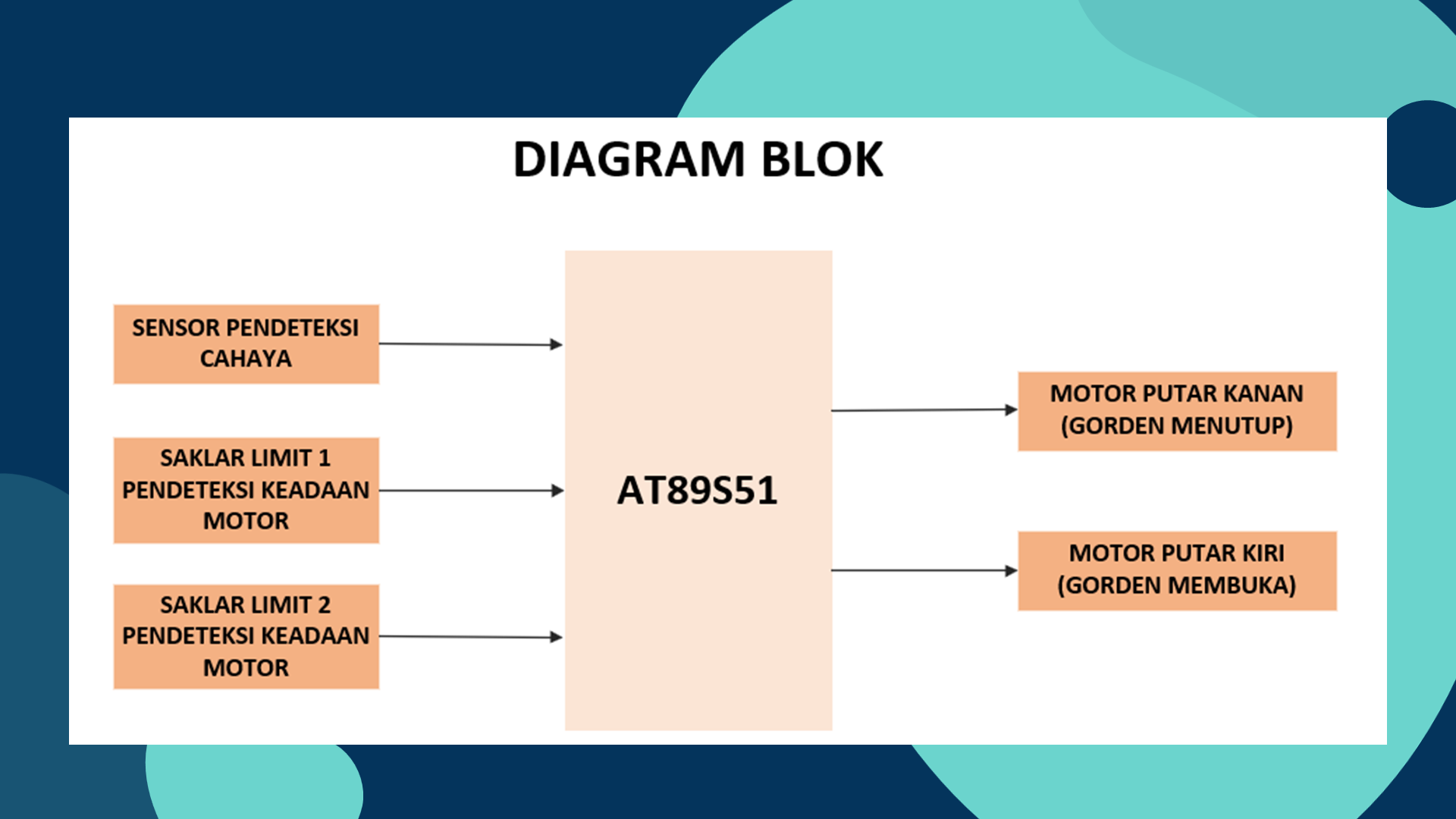

KOMPONEN

KOMPONEN MASUKAN : Sensor Cahaya, Saklar Pembatas, Tombol Tekan, dan Tombol Ganti.

KOMPONEN KELUARAN : Motor DC dan Kendali Motor.

Power Point Presentasi (unduh disini)























Program Gorden Otomatis dengan Sensor Cahaya (Unduh disini)

1 ;==================PROGRAM GORDEN OTOMATIS=========================

2 ORG 00H

3 ;------------------------SETUP START-------------------------------

4 MOV P3,#0

5 MOV P0,#1

6

7 ;---------------------BACA SENSOR CAHAYA---------------------------

8 MAIN:

9 JNB P0.0,GELAP ;JIKA LOGIC SENSOR LOW MAKA MEMANGGIL LABEL GELAP

10 JB P0.0,TERANG ;JIKA LOGIC SENSOR HIGH MAKA MEMANGGIL LABEL TERANG

11 JMP MAIN

12

13 ;---------------------------GORDEN---------------------------------

14 GELAP:

15 MOV P3,#1 ;LOGIC DRIVER MOTOR 01 MAKA MOTOR PUTAR KANAN
