SISTEM KENDALI LAMPU LALU LINTAS BERBASIS AT89S51

pada tanggal



SISTEM KENDALI LAMPU LALU LINTAS

BERBASIS AT89S51




Anggota Kelompok D3 :

1.  Aziz Gunawan                              3.32.20.3.04

2. Fawzi Ario B.                                3.32.20.3.09

3. Frisca Fitriana                               3.32.20.3.10

4. Ulfa Aini H.                                  3.32.20.3.22


I.  LATAR BELAKANG

    Sistem transportasi pada masa sekarang ini perlu ditunjang dengan sistem keamanan dan kenyamanan yang baik bagi pengguna jalan. Dalam bidang lalu lintas, sistem pengandalian lampu lalu lintas yang sudah ada sekarang ini mengatur kendaraan yang melewati ruas - ruas jalan. Oleh karena itu, pengembangan yang perlu dilakukan untuk sistem ini yaitu dengan pengendali pengaturan lampu lalu lintas untuk pengguna jalan yang berkendara.


II. KOMPONEN MASUKAN

1. IC AT89S51

2. Sistem Minimum

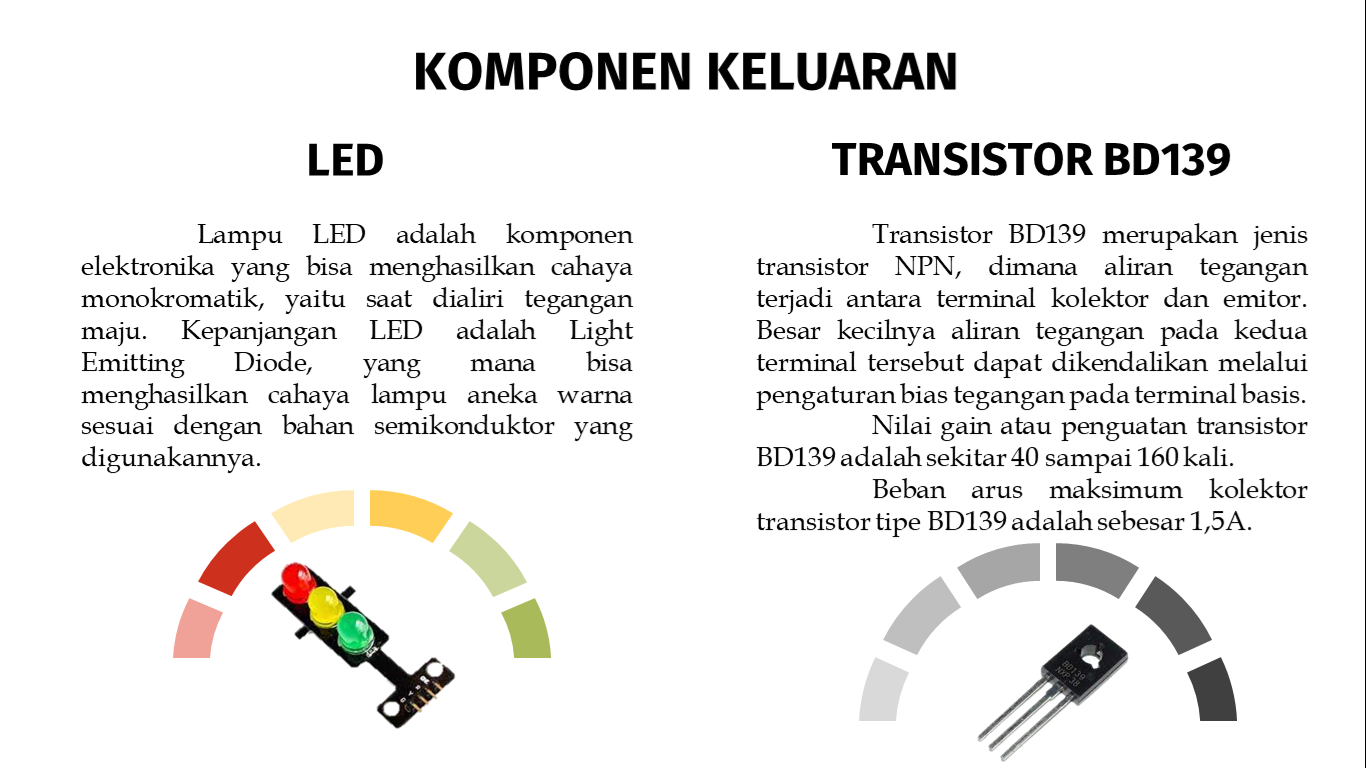

III. KOMPONEN KELUARAN

1. LED

2. Transistor


IV. POWER POINT (Download PPT)

















V. KODE PROGRAM

ORG 00H
MOV P0,#00H
MOV P2,#00H
MOV P3,#00H
MAIN:
    SETB P2.6 ;;LAMPU Hijau Gang ngesrep
    SETB P2.2 ;;LAMPU Hijau Jl. Prof Sudarto
    SETB P3.2 ;;LAMPU Merah Banyumanik Lurus
    SETB P3.5 ;;LAMPU Merah Banyumanik Belok
    SETB P2.7 ;;LAMPU Merah Jatingaleh

SETB P2.3
ACALL DELAY1
CLR P2.3
ACALL DELAY1
SETB P2.3
ACALL DELAY1
CLR P2.3
ACALL DELAY1
SETB P2.3
ACALL DELAY1
CLR P2.3
ACALL DELAY1
SETB P2.3
ACALL DELAY1
CLR P2.3
ACALL DELAY1
SETB P2.3
ACALL DELAY1
CLR P2.3
ACALL DELAY1
SETB P2.3
ACALL DELAY1
CLR P2.3
ACALL DELAY1
SETB P2.3
ACALL DELAY1
CLR P2.3
ACALL DELAY1
SETB P2.3
ACALL DELAY1
CLR P2.3
ACALL DELAY1
SETB P2.3
ACALL DELAY1
CLR P2.3
ACALL DELAY1
SETB P2.3
ACALL DELAY1
CLR P2.3
ACALL DELAY1
SETB P2.3
CLR P3.2 ;;LAMPU MERAH Banyumanik Lurus
CLR P3.5 ;;LAMPU MERAH Banyumanik Belok
CLR P2.6 ;;LAMPU HIJAU Gang ngesrep
CLR P2.2 ;;LAMPU HIJAU Jl. Prof Sudarto
SETB P3.3 ;;LAMPU KUNING Banyumanik Lurus
SETB P3.6 ;;LAMPU KUNING Banyumanik Belok
SETB P2.5 ;;LAMPU KUNING Gang ngesrep
SETB P2.1 ;;LAMPU KUNING Jl. Prof Sudarto

ACALL DELAY1
CLR P3.3 ;;LAMPU KUNING Banyumanik Lurus
CLR P3.6 ;;LAMPU KUNING Banyumanik Belok
SETB P3.4 ;;LAMPU HIJAU Banyumanik Lurus
SETB P3.7 ;;LAMPU HIJAU Banyumanik Belok
CLR P2.5 ;;LAMPU KUNING Gang ngesrep
CLR P2.1 ;;LAMPU KUNING Jl. Prof Sudarto
SETB P2.4 ;;LAMPU MERAH Gang ngesrep
SETB P2.0 ;;LAMPU MERAH Jl. Prof Sudarto

CLR P2.3
ACALL DELAY1
SETB P2.3
ACALL DELAY1
CLR P2.3
ACALL DELAY1
SETB P2.3
ACALL DELAY1
CLR P2.3
ACALL DELAY1
SETB P2.3
ACALL DELAY1
CLR P2.3
ACALL DELAY1
SETB P2.3
ACALL DELAY1
CLR P2.3
ACALL DELAY1
SETB P2.3
ACALL DELAY1
CLR P2.3
ACALL DELAY1
SETB P2.3
ACALL DELAY1
CLR P2.3
ACALL DELAY1
SETB P2.3
ACALL DELAY1
CLR P2.3
ACALL DELAY1
SETB P2.3
ACALL DELAY1
CLR P2.3
ACALL DELAY1
SETB P2.3
ACALL DELAY1
CLR P2.3
ACALL DELAY1
SETB P2.3
ACALL DELAY1
CLR P2.3
CLR P2.7 ;;LAMPU MERAH Jatingaleh
CLR P3.7 ;;LAMPU HIJAU Banyumanik Belok
SETB P3.0 ;;LAMPU KUNING Jatingaleh
SETB P3.6 ;;LAMPU KUNING Banyumanik Belok
ACALL DELAY1
CLR P3.0 ;;LAMPU KUNING Jatingaleh
CLR P3.6 ;;LAMPU KUNING Banyumanik Belok
SETB P3.1 ;;LAMPU HIJAU Jatingaleh
    SETB P3.5 ;;LAMPU Merah Banyumanik Belok

SETB P2.3
ACALL DELAY1
CLR P2.3
ACALL DELAY1
SETB P2.3
ACALL DELAY1
CLR P2.3
ACALL DELAY1
SETB P2.3
ACALL DELAY1
CLR P2.3
ACALL DELAY1
SETB P2.3
ACALL DELAY1
CLR P2.3
ACALL DELAY1
SETB P2.3
ACALL DELAY1
CLR P2.3
ACALL DELAY1
SETB P2.3
ACALL DELAY1
CLR P2.3
ACALL DELAY1
SETB P2.3
ACALL DELAY1
CLR P2.3
ACALL DELAY1
SETB P2.3
ACALL DELAY1
CLR P2.3
ACALL DELAY1
SETB P2.3
ACALL DELAY1
CLR P2.3
ACALL DELAY1
SETB P2.3
ACALL DELAY1
CLR P2.3
ACALL DELAY1
SETB P2.3
ACALL DELAY1
CLR P2.3
ACALL DELAY1
SETB P2.3
ACALL DELAY1
CLR P2.3
ACALL DELAY1
SETB P2.3
ACALL DELAY1
CLR P2.3
ACALL DELAY1
SETB P2.3
ACALL DELAY1
CLR P2.3
ACALL DELAY1
SETB P2.3
ACALL DELAY1
CLR P2.3
ACALL DELAY1
SETB P2.3
ACALL DELAY1
CLR P2.3
ACALL DELAY1
SETB P2.3
ACALL DELAY1
CLR P2.3
ACALL DELAY1
SETB P2.3
ACALL DELAY1
CLR P2.3
ACALL DELAY1
SETB P2.3
ACALL DELAY1
CLR P2.3
ACALL DELAY1
SETB P2.3
ACALL DELAY1
CLR P2.4 ;;LAMPU MERAH Gang ngesrep
CLR P2.0 ;;LAMPU MERAH Jl. Prof Sudarto
CLR P3.1 ;;LAMPU HIJAU Jatingaleh
CLR P3.4 ;;LAMPU HIJAU Banyumanik Lurus
SETB P2.5 ;;LAMPU KUNING Gang ngesrep
SETB P2.1 ;;LAMPU KUNING Jl. Prof Sudarto
SETB P3.0 ;;LAMPU KUNING Jatingaleh
SETB P3.3 ;;LAMPU KUNING Banyumanik Lurus
CLR P2.3
ACALL DELAY1
CLR P2.5 ;;LAMPU KUNING Gang ngesrep
CLR P2.1 ;;LAMPU KUNING Jl. Prof Sudarto
CLR P3.0 ;;LAMPU KUNING Jatingaleh
CLR P3.3 ;;LAMPU KUNING Banyumanik Lurus
SETB P2.3
    LJMP MAIN

DELAY1: MOV R0,#50
    H4: MOV R1,#20H
    H5: MOV R2,#0FFH
    H6: DJNZ R2,H6
        DJNZ R1,H5
        DJNZ R0,H4
    RET
END


Untuk Sumber Link dari Projek Kami : Link Referensi


VI. VIDEO PROJEK

Klik untuk melihat video : Video
